Ce modèle de bâton peut s'ouvrir avec un brusque mouvement circulaire de la main dans un espace libre, ou en tirant les tubes par l'extrémité du bâton, ce qui est pratique dans les espaces restreints ou pour l'ouvrir discrètement. Le mécanisme de blocage breveté verrouille alors les tubes en position dépliée. Le verrou s'efface en pressant le bouton situé à la base de la poignée et en repoussant vers l'intérieur l'extrémité du bâton.
Les bâtons trempés Easy Lock ont reçu l'agrément pour les normes allemandes pour les bâtons télescopique ainsi que le certificat délivré par le laboratoire d'épreuve MPA de Hanovre en Allemagne.
Le traitement de surface nickel/zinc noir du bâton télescopique assure une excellente résistance à l'abrasion.
Ouverture du bâton
Le bâton peut être ouvert de trois manières différentes, en fonction de la situation ou du choix de l’utilisateur :
- Si le bâton est porté dans l’étui modèle BHT, les tubes du bâton se déplierons automatiquement en le sortant de l’étui. Voir ci-dessous.
- En tirant sur l’extrémité pour extraire les tubes télescopiques jusqu’à leur verrouillage complet.
- En effectuant un mouvement rapide du poignet ou de l’avant-bras, comme pour ouvrir un bâton télescopique classique à friction.
Fermeture du bâton
La meilleure caractéristique de ce bâton est le système de fermeture. Le verrou s'efface en pressant le bouton situé à la base de la poignée et en repoussant vers l'intérieur l'extrémité du bâton. Les tubes rentrent alors facilement dans la poignée.
Le bâton peut toujours se fermer facilement et sans efforts, quelque que soit la force avec laquelle il a été ouvert. Pas besoin non plus de rechercher une surface dure comme pour les bâtons télescopiques à friction (Friction Lock).
Ce bâton ne se ferme qu'en appuyant sur le bouton situé au bout de la poignée. Il n'est pas possible de le fermer en le frappant au sol sous peine de le détériorer gravement.
Test de résistance
Lors des tests de « chute », le bâton a été lâché d'une hauteur de 2 mètres sur du béton (les standards allemands demandent du bois, ce qui est beaucoup moins dur), et le système de fermeture est resté aussi efficace et souple qu'avant.
Les bâtons de test ont été ouverts 6 000 fois, et il était toujours fonctionnel.
Le mécanisme de verrouillage a été testé avec de nombreux jets dans la boue.
Modeles de poignées
La forme spéciale de la poignée permet une prise en main sûre. Le caoutchouc est garanti non-nuisible à la santé au contact avec la peau. Il existe 2 sortes de poignées :

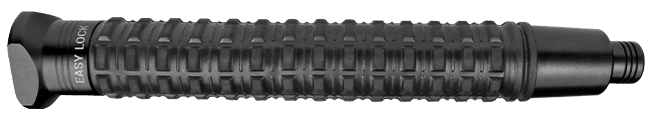

Antidérapant au dessin plus anguleux du type "H"
Cette surface diminue les diverses possibilités d'arrachementdu bâton de la main et elle donnera à votre l'utilisateur unesensation d'assurance agréable.
noir
kaki (tan)

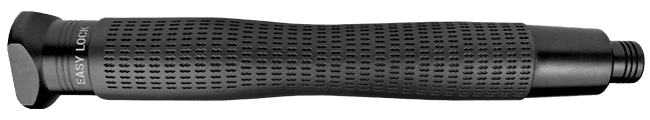

Ergonomique du type "HE"
Cette poignée a une forme ergonomique et une surface agréable et douce.
noir kaki (tan)
Modèles de bouchons de poignée
Les bâtons Easy Lock sont fabriqués avec 2 modèles de bouchons de poignée :

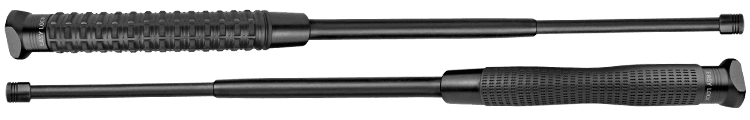

- Un bouchon triangulaire, qui évite au bâton de rouler sur une surface plane .... type ExBTT

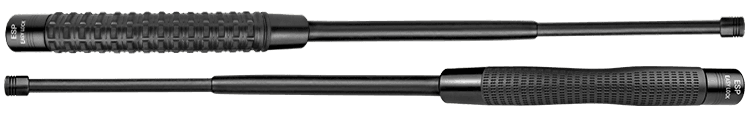

- Un bouchon arrondi, qui est plus compact .... type ExBT

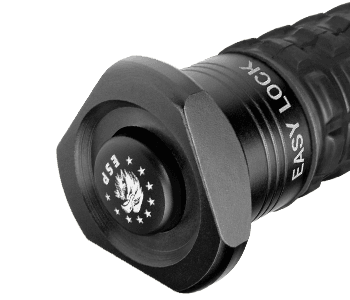

Bouchon triangulaire

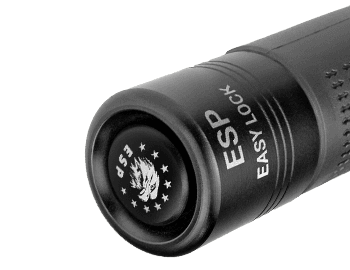

Bouchon arrondi
Aperçu des types produits
| Longueur ouvert * | Modèle de poignée | Modèle de bouchon | Description de bâton | Longueur fermé | Poids | |
|---|---|---|---|---|---|---|
| avec étui | sans étui | |||||
| 16″ 410 mm |
anti-dérapante | triangulaire | ExBTT-16H étui BHT-54 |
ExBTTO-16H | 7,48″ 190 mm |
410 g |
| arrondi | ExBT-16H étui BHT-54 |
ExBTO-16H | ||||
| ergonomique | triangulaire | ExBTT-16HE étui BHT-54 |
ExBTTO-16HE | |||
| arrondi | ExBT-16HE étui BHT-54 |
ExBTO-16HE | ||||
| 18″ 460 mm |
anti-dérapante | triangulaire | ExBTT-18H étui BHT-54 |
ExBTTO-18H | 8,18″ 208 mm |
443 g |
| arrondi | ExBT-18H étui BHT-54 |
ExBTO-18H | ||||
| ergonomique | triangulaire | ExBTT-18HE étui BHT-54 |
ExBTTO-18HE | |||
| arrondi | ExBT-18HE étui BHT-54 |
ExBTO-18HE | ||||
| 20″ 508 mm |
anti-dérapante | triangulaire | ExBTT-20H étui BHT-55 |
ExBTTO-20H | 8,8″ 224 mm |
480 g |
| arrondi | ExBT-20H étui BHT-55 |
ExBTO-20H | ||||
| imitation cuir | triangulaire | ExBTT-20HL étui BHT-55-HL |
ExBTTO-20HL | |||
| arrondi | ExBT-20HL étui BHT-55-HL |
ExBTO-20HL | ||||
| ergonomique | triangulaire | ExBTT-20HE étui BHT-55 |
ExBTTO-20HE | |||
| arrondi | ExBT-20HE étui BHT-55 |
ExBTO-20HE | ||||
| 24″ 615 mm |
anti-dérapante | triangulaire | ExBTT-24H étui BHT-55 |
ExBTTO-24H | 10,12″ 257 mm |
544 g |
| arrondi | ExBT-24H étui BHT-55 |
ExBTO-24H | ||||
| ergonomique | triangulaire | ExBTT-24HE étui BHT-55 |
ExBTTO-24HE | |||
| arrondi | ExBT-24HE étui BHT-55 |
ExBTO-24HE | ||||
* tolérance de variation en longueur : ±0,2″ (± 5 mm)
Etui rotatif fourni avec le bâton télescopique
Etui rotatif BHT-55
Les bâtons Easy Lock peuvent être livrés en lot avec un étui en plastique pivotant pourvu du système "Quick Change". Cet étui dont le brevet européen a été déposé est prévu pour une utilisation professionnelle. Le bâton dans cet étui peut être orienté dans la position souhaitée sur 360° sans utiliser aucun outil (16 positions d'arrêt).
L'étui en plastique BHT permet le déploiement automatique des tubes télescopiques en sortant le bâton. Le bâton sera complètement étendu et verrouillé automatiquement en le sortant de son étui, ce qui permet un gain de temps en cas d’urgence.
Si vous ne souhaitez pas utiliser ce dispositif, vous pouvez démonter le système d'ouverture automatique au fond de l'étui (en dévissant les 2 petites vis à l'arrière de l'étui). Le bâton restera désormais fermé en le sortant de son étui.
Cet étui permet :
- Un dégainement du bâton très rapide d'une main, grâce à l'ouverture automatique du porte-bâton après ouverture de la bride en nylon. Il n'y a pratiquement pas de frottement.
- Quand la bride est détachée, possibilité de transport du bâton en position dépliée.
L'étui est équipé du clip de ceinture UBC-05-A (une partie du système "Quick Change") qui permet à l'utilisateur d'inter changer rapidement les différents étuisrotatifs ESP en plastique ou en nylon. Le clip en lui-même reste attaché à la ceinture. Il n'y a qu'à fixer dessus l'étui désiré.
Accessoires pour le bâton Easy Lock
Aucun des accessoires ESP pour bâton télescopique ne peut être monté sur ce modèle car le bouton de fermeture estsitué sur le bouchon de la poignée. Seulsles miroirs modèles BMO-02 et BMO-03 sont compatibles.

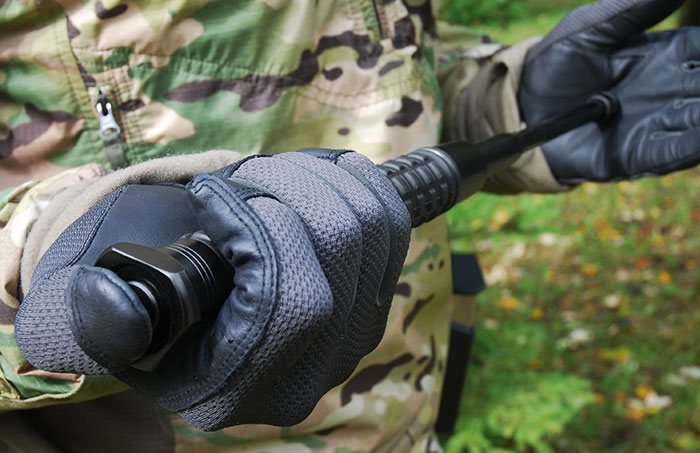

Photos & Vidéos
Données techniques
Bâton télescopique composé de trois tubes en acier trempé avec blocage Easy Lock et avec une poignée en caoutchouc.
Diamètre extérieure de la poignée : 27,5 mm.
Materiel
Les tubes sans soudures tréfilés à froid, marque de l'acier CSN 12 060 (standard Tchèque) = CK55 (DIN 17200) = C55E (EN 10083-1+A1).
| Eléments du bâton | Diamètre des tubes |
Epaisseur d’acier des tubes |
Valeur de dureté Rockwell |
| Poignée | 21 mm | 1,75 mm | 47 ± 2 HRC |
| Partie centrale | 16 mm | 1,5 mm | 49 ± 2 HRC |
| Terminaison | 11 mm | 2 mm | 51 ± 2 HRC |
Traitement superficielle
Les bâtons télescopiques peuvent être fabriqués avec un traitement de surface nickel/zinc noir (avec une bonne résistance à l'abrasion).
